储能热管理系统
解决方案
竞争优势

该解决方案是用于给柜内部提供一个合适的温度环境,确保柜内设备的使用寿命。针对电力机房、储能电站散热场合而开发的一款产品。本产品功能齐备,可靠性高,安装简单便捷,通电后即可工作,无需复杂调试。具有以下优点:

1.落地柜式安装,—体化设计,整机内置,节省空间。可集成新风、热交换等模式;

2.风量大,送风距离远,温度分布均匀,不易产生凝露。空调室外冷凝侧进风口,出风口增加防雨罩;

3.精确控制,运行不间断,节省了运行成本与维护成本;

4.大屏幕LCD显示,方便操控,具备系统检测、告警以及保护功能,还有标配电加热功能。使用的是符合ROHS要求的R410环保制冷剂。


已有客户
时代星云
阳光电源
国轩高科
技术参数

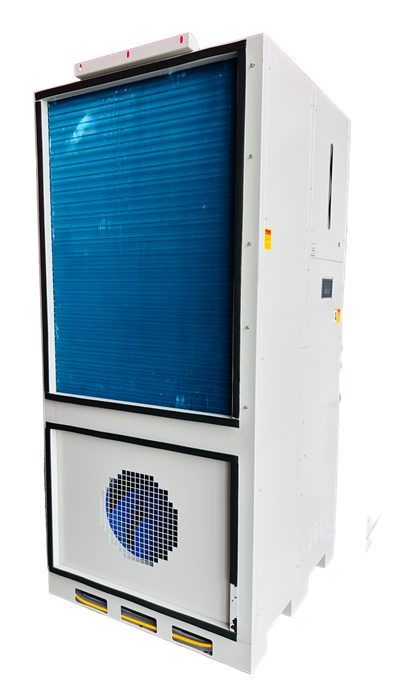

5000W储能机柜风冷机组
产品型号 SAD150-2
制冷量(W) 5000
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 3.00
输入功率(W) 1980
高*宽*深(mm) 1640*672*297
重量(KGS) 100
3500W储能机柜风冷机组
产品型号 SAD135-2
制冷量(W) 3500
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 6.18
输入功率(W) 1360
高*宽*深(mm) 1208*549*220
重量(KGS) 60
3000W储能机柜风冷机组
产品型号 SAD130-2
制冷量(W) 3000
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 5.63
高*宽*深(mm) 1208*549*220
输入功率(W) 1240
重量(KGS) 60
2500W储能机柜风冷机组
产品型号 SAD125-2
制冷量(W) 2500
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 4.09
输入功率(W) 900
高*宽*深(mm) 1087*460*188
重量(KGS) 42
2000W储能机柜风冷机组
产品型号 SAD120-2
制冷量(W) 2000
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 3.38
输入功率(W) 745
高*宽*深(mm) 1087*460*188
重量(KGS) 42
1500W储能机柜风冷机组
产品型号 SAD115-2
制冷量(W) 1500
高*宽*深(mm) 791*497*188
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 2.75
输入功率(W) 605
重量(KGS) 32
1200W储能机柜风冷机组
产品型号 SAD112-2
制冷量(W) 1200
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 2.20
输入功率(W) 485
高*宽*深(mm) 791*497*188
重量(KGS) 32
1000W储能机柜风冷机组
产品型号 SAD110-2
制冷量(W) 1000
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 1.93
输入功率(W) 426
高*宽*深(mm) 791*497*188
重量(KGS) 32
800W储能机柜风冷机组
产品型号 SAD108-2
制冷量(W) 800
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 1.86
输入功率(W) 410
高*宽*深(mm) 692*455*155
重量(KGS) 21
600W储能机柜风冷机组
产品型号 SAD106-2
制冷量(W) 600
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 1.63
输入功率(W) 360
高*宽*深(mm) 692*455*155
重量(KGS) 21
400W储能机柜风冷机组
产品型号 SAD104-2
制冷量(W) 400
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 1.30
输入功率(W) 240
高*宽*深(mm) 583*353*165
重量(KGS) 16
300W储能机柜风冷机组
产品型号 SAD103-2
制冷量(W) 300
额定电压(V/PH/HZ) 220/1/50
额定电流(A) 1.25
输入功率(W) 220
高*宽*深(mm) 583*353*165
重量(KGS) 16
8kw 储能液冷机组
产品型号 BTMS 8kw
额定制冷量 ≥8KW
系统COP ≥1.6@额定工况
额定输入电压 380Vac(323-552Vac)
额定输入频率 50Hz/60 Hz
额定输入电流 ≤16A (以实测数据为准)
压缩机 380Vac(323-552Vac)
钣金厚度 1.5 mm (min)
压缩机转速 4500rpm(900~7200rpm)
额定输入电流 0.6A
压缩机额定输入电流 10A
ACDC模块2 380Vac(323-552Vac)
ACDC模块1 220Vac (90-305 Vac)
额定输入电流 3.0A
WPTC 380Vac(323-552Vac)
额定输入电流 7.0A
冷媒 R134a
用量 1500g(以加注标定报告为准)
膨胀阀 2.5ton A充F铜阀
外形尺寸(长x深x高) 1200x266x1040mm (max)
表面处理 电泳涂层
材料
隔热 板式换热器及部分管路保温海绵包裹
10kw 储能液冷机组
产品型号 BTMS 10kw
额定制冷量 ≥10KW
系统COP ≥2@额定工况
额定输入电压 380Vac(323-552Vac)
额定输入频率 50Hz/60 Hz
额定输入电流 ≤16A (以实测数据为准)
压缩机 380Vac(323-552Vac)
压缩机转速 6000rpm(900~7200rpm)
压缩机额定输入电流 7.0A
ACDC模块1 220Vac (90-305 Vac)
额定输入电流 1.3A
WPTC 380Vac(323-552Vac)
额定输入电流 10.8A
冷媒 R134a
隔热 板式换热器及部分管路保温海绵包裹
材料 镀锌板
表面处理 静电喷塑
钣金厚度 1.5 mm (min)
外形尺寸(长x深x高) 1100x3501100 mm(max)
膨胀阀 ETS6-25
用量 1730g(以加注标定报告为准)
15kw 储能液冷机组
分项 技术参数
模式 热泵+重力热管
安装方式 立式
制冷剂 R410A
制冷量 ≥15kW
COP ≥2.0
制热量 10kw
载冷剂 50%乙二醇水溶液
输入电压 380V
输入频率 50/60Hz
外形尺寸(长x深x高) 980x630x2400mm
40kw 储能液冷机组
分项 技术参数
模式 单冷+电加热
安装方式 立式
制冷剂 R407C
制冷量 ≥40kW
COP >2.0
制热量 6.5KW
载冷剂 50%乙二醇水溶液
输入电压 380V
输入频率 50/60Hz
外形尺寸(长x深x高) 1000x1000x2200mm
